Exercícios de Torno CNC

EXERCÍCIOS DE TORNO CNC

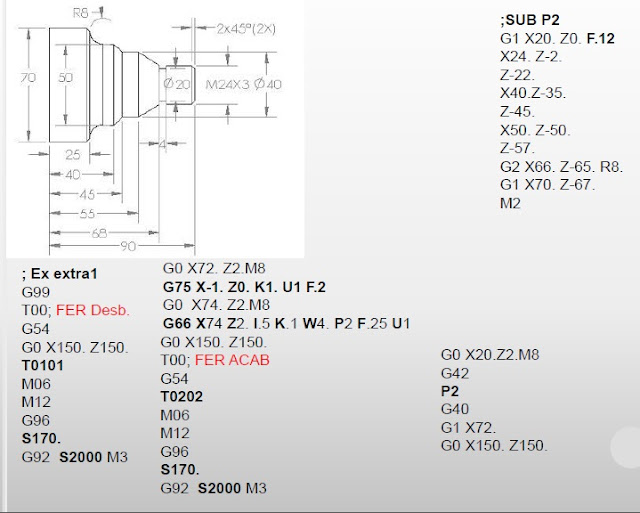

CLIQUE NA IMAGEM PARA AMPLIAR








EXEMPLO DE PROGRAMA PARA COMANDO MACH 9



;EX01
G99
T00;ACAB.
G54
G00 X180. Z180.
T0101
M6
M12
G96
S180.
G92 S2500 M3
M08

G00 X-2. Z85.
G42
Pxx
G40
G01 X55. Z20. F0.5
T00; FIM
G54
G00 X200. Z200.
M09
M30

;SUBPROGRAMA Pxx
G01 X0 Z80. F0.1
G01 X34. Z80. F0.1
G01 X50. Z72. F0.1
G01 X50. Z15. F0.1
M02




;EX02
G99
T00;ACAB.
G54
G00 X180. Z180.
T0303
M6
M12
G96
S190.
G92 S3000 M3
M08

G00 X-2. Z5.
G42
Pxx
G40
G01 X80. Z-65. F0.5
T00; FIM
G54
G00 X200. Z200.
M09
M30

;SUBPROGRAMA Pxx
G01 X0 Z0.  F0.15
G01 X40. Z0. F0.15
G01 X46. Z-3. F0.15
G01 X46. Z-9. F0.15
G01 X70. Z-9. F0.15
G01 X70. Z-70. F0.15
G01 X75. Z-70. F0.15
M02





;EX03
G99
T00;FAC / DESB
G54
G00 X180. Z180.
T0202
M6
M12
G96
S160.
G92 S2500 M3
M08
G00 X112. Z3.
G75 X-2. Z-0. K0.5 U1 F0.2
G66 X114. Z2. I0.5 K0.3 U1 W2. Pxx F0.2

T00; ACAB
G54
G00 X180. Z180.
M09
T03 03
M6
M12
G96
S200.
G92 S3000 M3
G00 X34. Z2.
M08
G42
Pxx
G40
G01 X116.  Z-50. F0.5
T00; FIM
G54
G00 X180. Z180.
M09
M30

XXXXXXXXXXXXXXXX

;SUBPROGRAMA
G01 X38. Z0. F0.1
G03 X82. Z-22. R22.
Z-42.
G02 X104. Z-53. R11.
G01 X110.
M02
