PRU

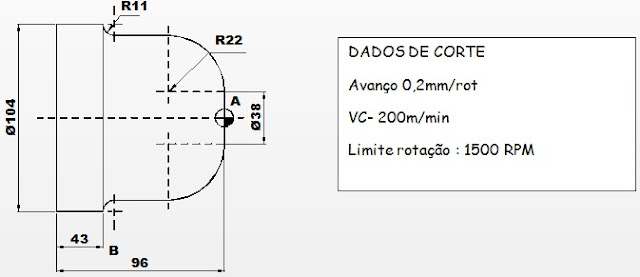

Usinagem em torno cnc




Usinagem de uma face


Usinagem de um carro


Usinagem HSM de uma Mão



EDIÇÃO E TESTE DE PROGRAMA DO SIMULADOR HSM

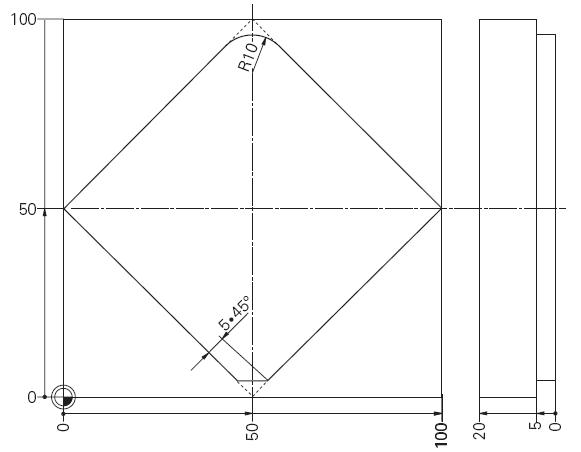

EXERCÍCIOS DE COORDENADAS





Exercícios EXTRA de 5 eixos
 Zero peça no centro da face frontal, fazer somente os furos
Zero peça no centro da face frontal, fazer somente o canal com incremento de 1mm

Zero peça no centro da face central, fazer somente os dois rebaixos


EXERCÍCIOS EXTRA DE HSM

Bruto 220x240x30
Profundidade da ferramenta no perfil e cavidades : 10mm
Perfil: utilizar os comandos  RND, CT, LP, CR, CHF
Cavidades cilíndricas: 50 utilizar comando C, 60 utilizar CP
Cavidades Quadradas: 40 utilizar comando L, 50 utilizar LP
Ferramentas: Topo 26 para perfil e cavidades circulares, Topo 20 para cavidades quadradas
Zero peça no canto inferior esquerdo

CLIQUE NA IMAGEM PARA AMPLIAR

Zero peça no centro
bruto 250 x 250 x 30
Usar uma fresa para externo e outra para interno

A medida do comprimento da linha (PR) a 200 graus é de 42, 567mm

CLIQUE NA IMAGEM PARA AMPLIAR
CLIQUE NA IMAGEM PARA AMPLIAR
CLIQUE NA IMAGEM PARA AMPLIAR












TABELA DE VC PARA TORNO CONVENCIONAL


VIDEO QUE ENSINA A CRIAR E TESTAR PROGRAMAS DA HSM NO SIMULADOR

PROVA HSM
Clique na imagem para AMPLIAR

AVALIAÇÃO FORMATIVA HSN de 2013


TABELA PARCIAL DE TOLERÂNCIA ISO para EIXO
Clique na imagem para AMPLIAR


TABELA PARCIAL DE TOLERÂNCIA ISO para FURO
Clique na imagem para AMPLIAR


Exercícios para Nota da HSM
Programar utilizando ciclo SL com perfil unico da cavidade interna.
Profundidade 20mm passante,  incremento 2mm.
Clique na imagem para AMPLIAR
Fazer o programa da peça abaixo utilizando sub programa com laço de repetição.
Tranferir o zero peça para o centro da peça e apartir a programação deste ponto.
Usinar o canal para colocação de anel oring com profundidade de 5mm e incremento de 1mm.
Não utilizar compensação do raio da ferramenta.
Clique na imagem para AMPLIAR
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

AVALIAÇÃO FORMATIVA HSN de 2012

PROCEDIMENTOS PARA FAZER A PEÇA ACIMA:
1- Broca Ø 5
2- Topo Ø 10 – Cavidade circular
3- Transferência de zero peça para o centro
4- Cavidade com ciclo SL
5- Espelho da cavidade em “X”
6- Cancelar zero peça e transferir para a próxima cavidade
7- Fazer a cavidade com subprograma + laço e rotacionar
8- Executar ciclo SL da Ilha e cavidade
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

VELOCIDADES DE CORTE PARA HSM
Clique na imagem para AMPLIAR
segundo esperiencias feita por uma empresa de ferramentas de corte



NOVA PROVA PRÁTICA DE TORNO CNC
Clique na imagem para AMPLIAR
Observação: Material é uma barra de alumínio com 38 mm de diâmetro

EXERCÍCIO PARA NOTA DE TORNO CNC
CLIQUE NA IMAGEM PARA AMPLIAR

Zero na frente - Usinar os dois lados - Bruto 80 x 100


BRUTO 68 x 93 usinar até o fim do raio


ESPIGA
Clique na imagem para ampliar

PLACA MATRIZ
Clique na imagem para ampliar



FUNÇÃO MISCELANEA DA HSM



MANUAL DE INSTALAÇÃO DO SIMULADOR DA HSM

Manual de instalação do Simulador HSM iTNC530
  • Extrair o programa
  • Rodar o Setup
  • Escolha a opção English
  • Escolha a opção completa com exemplos
  • Dar nest até finalizar a instalação
  • Abra o programa
  • Aperte a tecla ESC do seu teclado
  • Digitar CTRL + ALT + 4
  • Digitar CTRL +ALT + M
  • Digitar 123 no campo escuro
  • Teclar ENTER
  • Clicar em FIND
  • Digitar na parte de cima em azul 7230
  • Teclar ENTER
  • Alterar os campos 7230: 0   para 7230: 6
  •                              7231: 0   para 7231: 6
  •                              7232: 0   para 7232: 6
  •                              7233: 0   para 7233: 6
  • Clicar na tecla END do teclado VIRTUAL
  • Dar duplo clique no icone ver proximo ao relogio "iNTC LOUCH"
  • Clicar em MORE
  • Clicar em SETTING
  • Selecionar a opção 1024 x 768 windows ou full windows
  • Selecionar LACAL PC-KEYBOARD
  • Selecionar LAUCH KEYPED AT STARTUP
  • Selecionar VERTICAL KEYBOARD
  • Clicar em OK
  • Clicar em RESTAR iTNC
OBS: Para que o teclado virtual caiba na tela junto com o programa é necessario alterar as configurações de video do seu PC, feche todos os programas abertos, clique na tela do micro com o botão direito do mouse, selecione a opção propriedades, opção configurações, altere a resolução do video e abra o programa novamente.

PROVA ANTIGA DE HSM
Teste seu conhecimento e tente fazer




Caros alunos
Este exercício contem tudo o que foi visto em sala de aula
O zero peça está no canto inferior esquerdo
Execute primeiro os furos
Usine a cavidade 80x50 com ciclo de cavidade retangular
Faça o Canal com laço de repetição 10mm de profundidade.
Usine a cavidade de 80x50 com uma ilha de 15 no meio com ciclo SL
Usine o L utilizando sub programa com laço, 10mm de profundidade.



EXERCICIOS EXTRA  de TORNO CNC








    Obs : Fazer a Usinagem dos dois lados da peça abaixo
    Lado 1 - Diâmetro de 70 x 50, zero peça na frente
    Lado 2 - Diametro do canal maior 54mm e canal menor 26mm
    CLIQUE NA IMAGEM PARA AMPLIAR




    Obs : Fazer a Usinagem dos dois lados da peça acima
    Lado 1 - Diâmetro de 80 x 35, zero peça na frente
    Lado 2 - Diametro do canal da rosca 34mm
    Tornear o diâmetro interno da rosca com ferramentas
    Calcular diâmetro interno da rosca
    CLIQUE NA IMAGEM PARA AMPLIAR

    Fazer a usinagem dos dois lados da peça acima
    Zero peça na frente
    CLIQUE na IMAGEM PARA AMPLIAR




    PEÇA PROVA PRATICA 2012
